氣動調節v型球閥VQ647H-16P應用領域
服務的行業包括：能源、石化、冶金、化工、采礦、造紙、環保、生化、制藥、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。

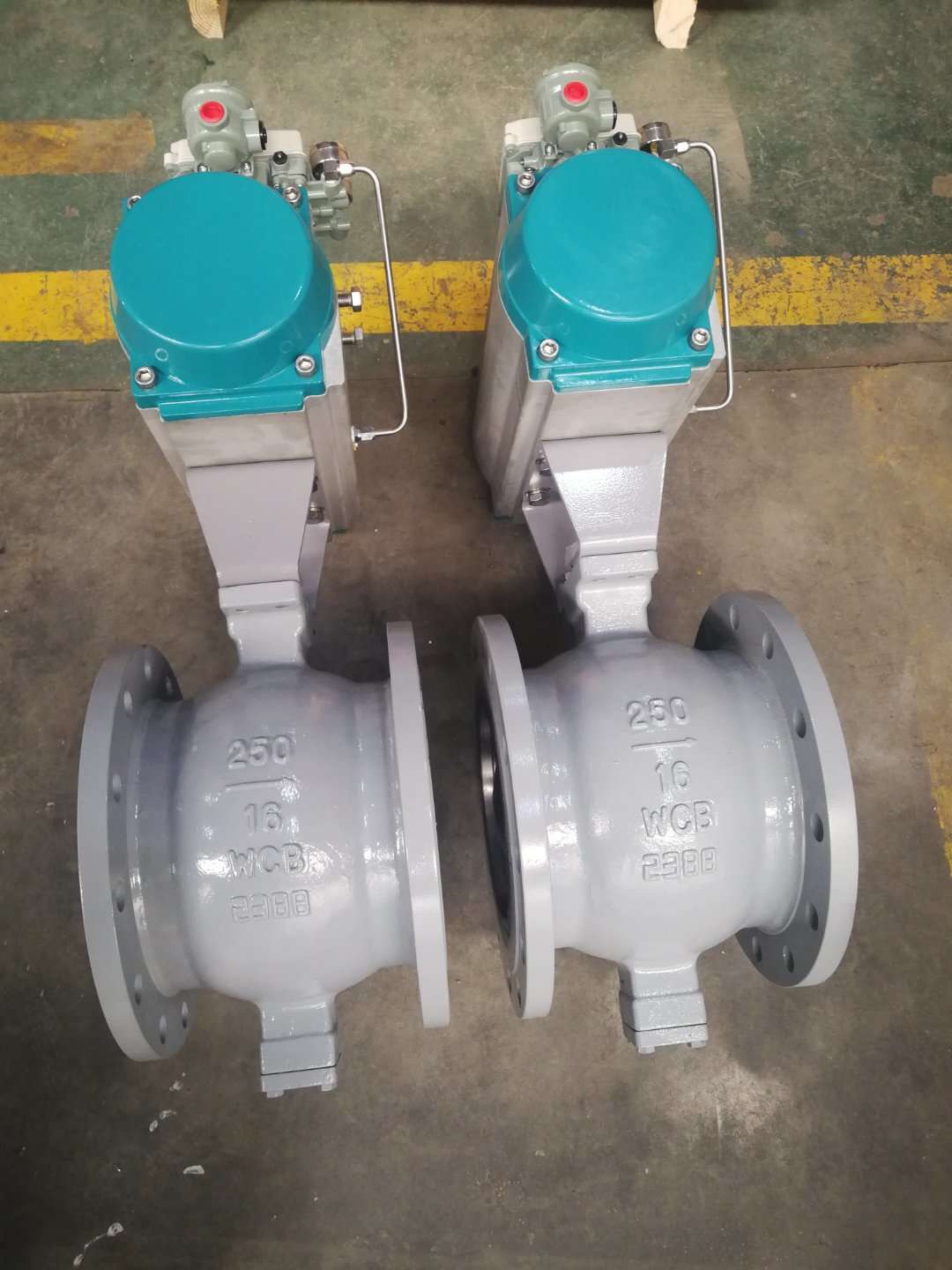

氣動調節v型球閥VQ647H-16P介紹
氣動調節v型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
氣動 V型調節球閥 產品概述：
VQ647氣動V型調節球閥 （簡稱調節球閥），是一種旋轉型調節球閥，為氣動單元組合儀表中的執行單元，一般與電氣閥門定位器或氣動閥門定位器組合使用。氣動 V型調節球閥結構有安裝增強聚四氟乙烯軟密封閥座與1Cr18Ni9或0Cr18Ni12Mo2（Ti）部分堆焊司太萊合金的全金屬硬密封閥座兩種。氣動V型調節球閥分別用于常溫（-40~2000C）及高溫（-60~4500C）場合。氣動V型調節球閥傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因閥芯與閥座關閉時有“剪切”作用，可特別用于介質含有纖維絲狀、顆粒物或粘度極高等工況。因而氣動V型調節球閥廣泛應用于造紙、石油、化工、制藥、冶金、輕紡、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量、壓力、液位、溫度調節，以達到自動化控制過程中生產工藝按一定的規范進行。
二、氣動 V型調節球閥 產品特點： 1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響； 2、具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性； 3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構； 4、當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
三、氣動 V型調節球閥 詳細參數：
|
公稱通徑mm |
DN15-DN300 |
|||
|
材料代號 |
C |
P |
R |
|
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni 12Mo2Ti |
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
|
適用 工況 |
適用介質 |
蒸汽、水、油品 |
醋酸類 |
|
|
適用溫度 |
-28℃ - 300℃ |
|||
五、氣動 V型調節球閥安裝連接尺寸
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
L1 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
H1 |
277 |
285 |
305 |
364 |
379 |
389 |
402 |
426 |
453 |
473 |
540 |
590 |
|
A |
140 |
140 |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
|
PN1.6MPa法蘭尺寸 |
||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
PN2.5MPa法蘭尺寸 |
||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
n-φd |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30
|
