項目號：

數據單編號：

技術規格書編號：

專業：自控

階段：施工圖

第  2  頁   共  2  頁

0 版

位號

數量

1

安裝位置

首站出站管線

環境溫度/環境濕度

19.5～37.7℃/0～100%

操作條件

輸送介質

燃料油

介質溫度（℃）

40～55

標準密度（kg/m³）

900-980

動力粘度（mPa.s）

100-500

工藝（設備）管徑（㎜）

D559×7.9

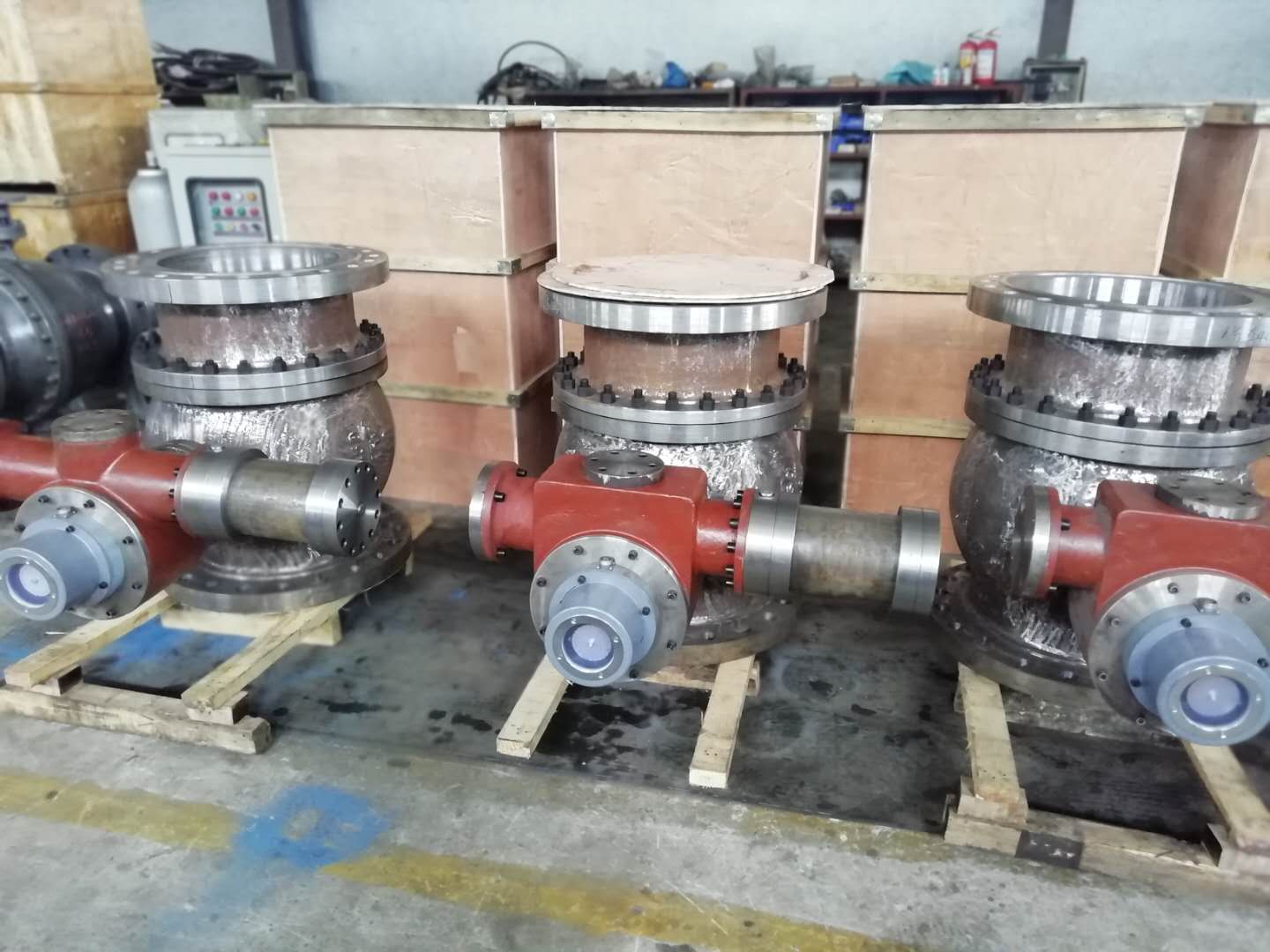

閥門參數

閥門類型

球閥

閥門規格

DN550/ PN4.0MPa

操作壓力（MPa）（G）

2.2

閥門兩端最大差壓（G）

4.0

執行機構數據

*型號

*蓄能設備類型

電液

ESD系統SIL2認證

SIL2及以上

行程時間可調范圍

0～180

*行程范圍

執行機構供電電壓

380V AC

電氣接口尺寸及數量

1-1/2”NPT(F)×1  1”NPT(F)×2

防爆/防護等級

ExdbIIBT4 Gb/IP65

電磁閥失效位置

FC

*電磁閥供電電壓/電流

24V DC

開閥

需要

關閥

需要ESD關閥+過程關閥

停止

需要

開到位

需要

關到位

需要

閥位反饋（4～20mA）

需要

在運行

需要

遠程/就地

需要

綜合故障報警

需要

附件

手輪機構

需要

其它

備注：本數據單內容須經設計人員最后確認方可作為訂貨依據。*號部分由廠家填寫。儀表SIL認證機構為TUV、EXIDA、BV及其下屬機構。
